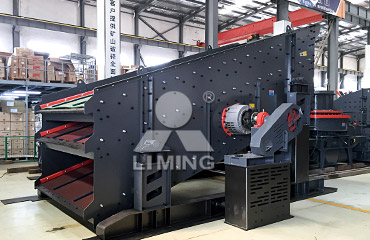

S5X系列圓振動篩

產品簡介

S5X系列圓振動篩采用目前國際成熟的設計理念，適用于重型、中型和精細篩分等各種篩分作業，是處理初級破碎和二級破碎后物料的理想設備，也可用于篩分成品物料。

應用
范圍
砂石骨料、金屬礦山、煤炭、化工、再生資源利用等行業

物料
入料≤200mm，且分級粒度2mm--70mm的各種礦石、巖石

工作原理

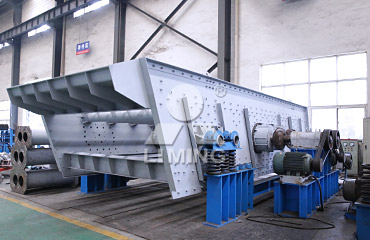

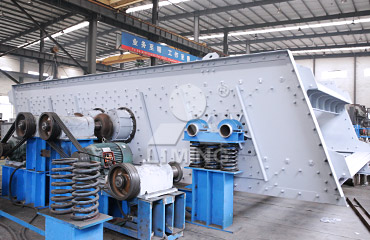

S5X圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動裝置支座等部件組成。

S5X圓振動篩是一個以彈簧為支撐彈性元件，以塊偏心激振器為振動源，通過偏心塊的旋轉產生激振力，使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動，通過反復的與篩孔進行比較，小于篩孔尺寸的物料透篩，大于篩孔尺寸的物料在篩面上，從而完成篩分過程。

產品賣點

模塊化設計，通用性高

裝配模塊化SV激振器，振動強度高達4.2G，處理能力強，篩分效率高，更換只需一小時；同時模塊化的設計，使得備件種類減少，通用化程度更高。

整體框架結構，承載能力強

采用整體框架結構搭建，與傳統單根橫梁設計相比，承載能力更強；且有限元強度分析技術加持，確保重量和強度均衡設計。

高強度防護系統，安全穩定

撓性驅動，保護電機不受沖擊；激振器護罩和皮帶輪護罩，更安全；聚氨酯護罩、壓條、和支撐條防止磨損。

激光切割技術，無開裂隱患

側板采用整板激光切割技術，不存在任何形式的焊接，所有加強構件采用高強度扭剪螺栓，安裝更便捷、強度更高，同時避免傳統焊接方式造成的開裂隱患現象。

產品參數

型号	筛面规格 (mm)	层数	筛面倾角(°)	筛孔尺寸 (mm)	最大给料粒度	振动次数(r/min)	双振幅	处理能力(t/h)	功率(kW)
S5X1545-2	1500×4500	2	18(18-25)	2-70	200	800-900	7-12	45-380	11
S5X1545-3	1500×4500	3	18(18-25)	2-70	200	800-900	7-12	45-380	15
S5X1845-2	1800×4500	2	18(18-25)	2-70	200	800-900	7-12	60-450	15
S5X1845-3	1800×4500	3	18(18-25)	2-70	200	800-900	7-12	60-450	22
S5X1860-2	1800×6000	2	18(18-25)	2-70	200	800-900	7-10	75-600	15
S5X1860-3	1800×6000	3	18(18-25)	2-70	200	800-900	7-12	75-600	30
S5X1860-4	1800×6000	4	18(18-25)	2-70	200	800-900	7-12	75-600	37
S5X2160-2	2100×6000	2	18(18-25)	2-70	200	800-900	7-12	85-700	22
S5X2160-3	2100×6000	3	18(18-25)	2-70	200	800-900	7-12	85-700	30
S5X2160-4	2100×6000	4	18(18-25)	2-70	200	800-900	7-11	85-700	37
S5X2460-2	2400×6000	2	18(18-25)	2-70	200	800-900	7-12	100-800	22
S5X2460-3	2400×6000	3	18(18-25)	2-70	200	800-900	7-11	100-800	30
S5X2460-4	2400×6000	4	18(18-25)	2-70	200	800-900	7-10	100-800	37
S5X2760-2	2700×6000	2	18(18-25)	2-70	200	800-900	7-12	120-900	30
S5X2760-3	2700×6000	3	18(18-25)	2-70	200	800-900	7-11	120-900	37
S5X3072-2	3000×7200	2	20(20-25)	2-70	200	800-900	7-11	150-1200	37
S5X3075-2T	3000×7200	2	20(20-25)	2-150	300	800-900	7-12	180-1800	22×2
S5X3075-3T	3000×7200	3	20(20-25)	2-150	300	800-900	7-12	180-1800	30×2
S5X3680-2T	3600×7500	2	21(20-25)	2-150	300	800-900	7-12	225-2250	30×2
S5X3680-3T	3600×7500	3	20(20-25)	2-150	300	800-900	7-12	225-2250	37×2
